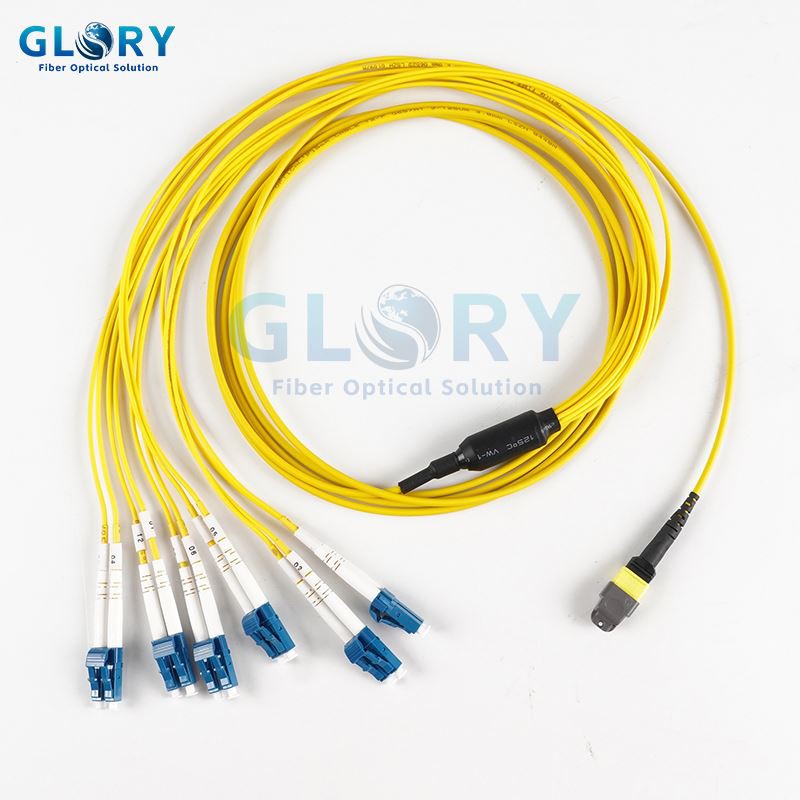

Кабель прорыва Mtp к Lc

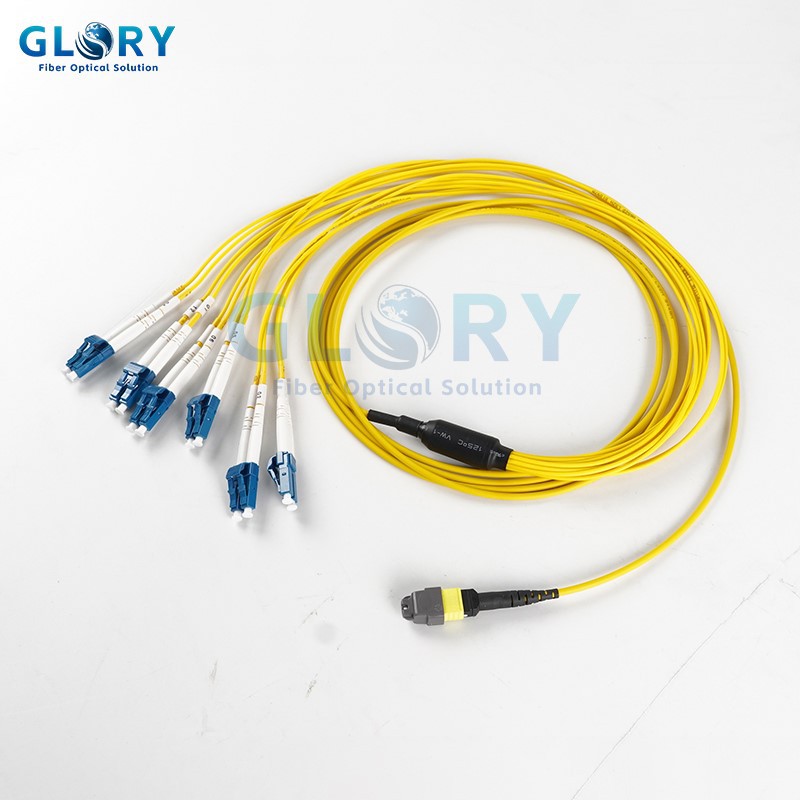

12-жильный соединительный кабель MTP-LC
MTP — это система предварительного соединения оптоволокна с высокой плотностью-, которая обычно используется в трех областях.
• Приложение «Центр обработки данных» с высокой плотностью среды.
• Оптоволокно до здания.
• Применение внутренних разъемов в оптоволоконном оборудовании.
Кабель жгута проводов MTP/MPO, также называемый отводным кабелем MTP/MPO или выходным кабелем вентилятора MTP/MPO-, представляет собой оптоволоконный кабель с разъемами MTP/MPO на одном конце и разъемами MTP/MPO/LC/FC/SC/ST/MTRJ (обычно MTP-LC) на другом конце. Основной кабель обычно представляет собой круглый кабель LSZH диаметром 3,0 мм, отводной кабель диаметром 2,0 мм. Доступны разъемы MPO/MTP «мама» и «папа», а разъем «папа» имеет контакты. Все разъемы MPO/MTP мы используем под брендом USConec. Все наши оптоволоконные патч-корды MPO/MTP соответствуют стандартам IEC-61754-7 и TIA-604-5. Мы можем сделать как стандартный, так и элитный тип. В качестве кабеля с оболочкой мы можем изготовить круглый кабель диаметром 3,0 мм, а также ленточный кабель с плоской оболочкой или ленточные кабели MTP с голой оболочкой.
Разрывной кабель MTP-LC предназначен для приложений с высокой плотностью размещения, требующих высокой производительности и быстрой установки, и отвечает различным требованиям к оптоволоконным кабелям.

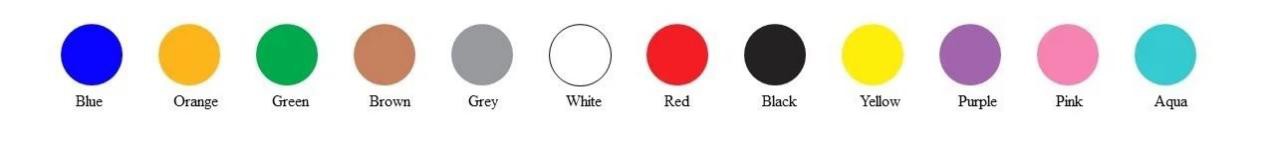

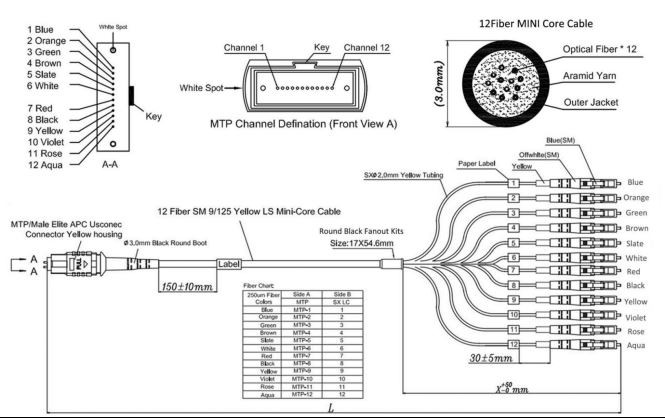

Ниже приведены характеристики соединительного кабеля MTP-LC в качестве справки. Разъем MTP — штекерный разъем Elite APC Usconec, желтый корпус. Кабель — 12-волоконный одномодовый кабель с мини-жителем, комплекты круглых выходных вентиляторов-, проходное отверстие 2,0 мм. Цвет внутреннего волокна от 1 до 12: синий, оранжевый, зеленый, коричневый, сланцевый, белый, красный, черный, желтый, фиолетовый, розовый, голубой.

• Развертывание оптоволоконной сети
• Быстрый Ethernet
• Гигабитный Ethernet

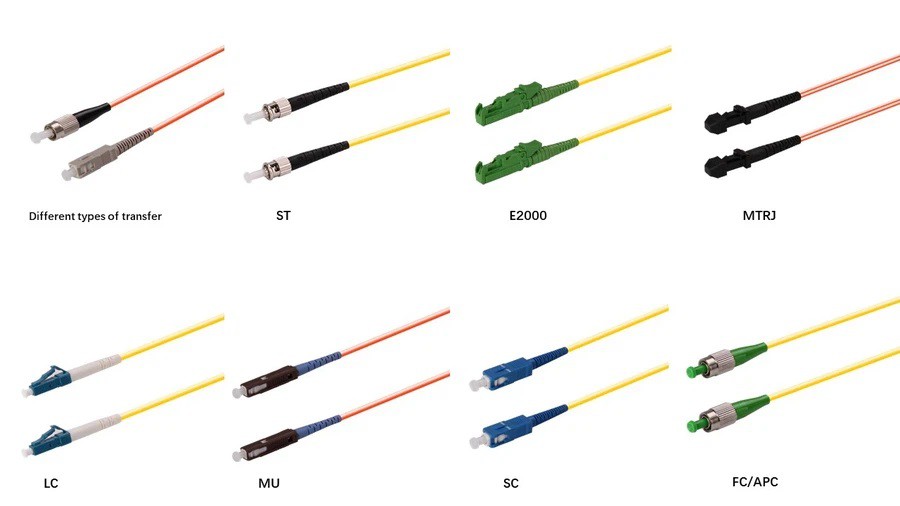

1.Выберите тип разъема, который вам нужен.

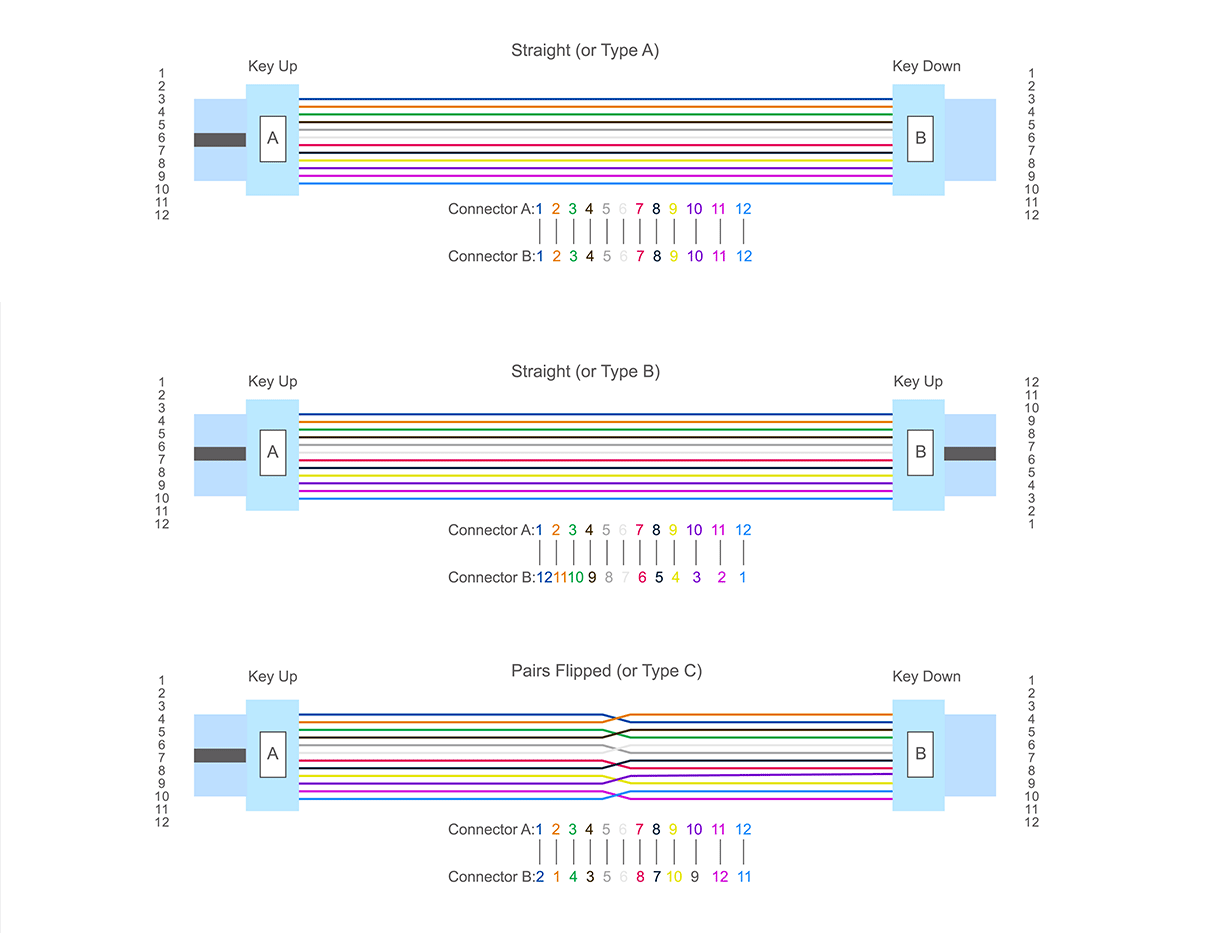

2. Три метода полярности (тип A, тип B и тип C) используются для обеспечения правильного двунаправленного распределения.
Обратите внимание: при подключении к двум трансиверам 40G QSFP+ в качестве полярности выберите крест типа B; при подключении к другому оборудованию, например MTP LGX Cassette, вы можете выбрать любую из полярностей по своему усмотрению.

3 Цвет кабеля можно настроить.

Комплексная гарантия и персонализация
Мы гарантируем работоспособность нашего соединительного кабеля MTP-LC: каждая сборка на 100 % проверена на соответствие стандартам IEC-61754-7 и TIA-604-5. Мы предлагаем обширную настройку с учетом конкретных требований: выбор типа и количества волокон (одномодовые G652D/G657A или многомодовые OM3/OM4/OM5, 8, 12 или 24 волокна), полировка и тип разъема (MTP/MPO UPC/APC – LC/SC/FC), конфигурация полярности (тип A, B или C), тип и цвет оболочки кабеля (круглый, плоский 3,0 мм). лента, ЛСЖ, ОФНР/ОФНП) и нестандартной длины. Доступны как стандартные разъемы, так и разъемы элитного класса/с низкими потерями.

Техническая экспертиза для интеграции высокой-плотности
Наша техническая команда предоставляет экспертную поддержку при разработке и внедрении прорывных решений. Мы помогаем с выбором и проверкой схемы полярности для вашего конкретного оборудования (трансиверов, кассет, панелей), планированием прокладки кабелей для оптимизации пространства и управляемости в плотных стойках, а также анализом бюджета потерь в системе. Мы можем предоставить подробные-схемы контактов и руководства по интеграции для вашей группы развертывания.
