Тонируемые оптоволоконные кабели с плоским падением из нержавеющей стали 4,5*9,8 мм с медным трассирующим проводом представляют собой сложное и высокоэффективное решение для современных телекоммуникаций и задач передачи данных. Эти кабели разработаны для обеспечения надежного и высокопроизводительного-соединения, что делает их идеальными для самых разных приложений — от бытовых широкополосных установок до коммерческих сетей передачи данных.

В основе волоконно-оптического кабеля Toneable SST FTTX 4,5*9,8 мм лежит конструкция, сочетающая в себе долговечность и гибкость. Размеры 4,5 мм в диаметре и 9,8 мм в ширину отражают прочный, но удобный размер, который хорошо-подходит для различных условий установки. Конструкция кабеля включает одномодовую-или многомодовую-оптоволоконную жилу, в зависимости от конкретных требований сети. Само волокно окружено защитным слоем, который обеспечивает минимальные потери сигнала и сохраняет целостность на больших расстояниях.

Ключевой особенностью оптоволоконных кабелей FTTX является их возможность тонирования, что значительно упрощает процесс поиска и идентификации конкретных кабелей во время установки и обслуживания. Функция тонирования обеспечивается встроенным медным трассирующим проводом, который проходит вдоль волоконно-оптических жил внутри кабеля. Этот трассирующий провод можно использовать с тон-генераторами и пробниками для отслеживания пути кабеля, что упрощает управление сетевой инфраструктурой и устранение неполадок.

Слово «Toneable SST» в названии продукта относится к усовершенствованной технологии одномодового-или многомодового-оптического волокна (SST), используемой в этих кабелях. Технология SST разработана для обеспечения исключительной производительности с низким затуханием и высокой пропускной способностью. Это гарантирует эффективность и надежность передачи данных даже на большие расстояния. Кабели поддерживают высокоскоростной-доступ в Интернет, потоковое видео высокой четкости и другие приложения с интенсивным использованием данных-, что делает их пригодными как для жилого, так и для коммерческого использования.

Функции

• Стандартные методы и совместимость оборудования
• Защита оптоволокна и целостность сигнала
• Приемлемость материала

• Устраняет требования к соединению и заземлению.
• Улучшает удобство обращения и установки; снижает затраты на транспортировку и хранение

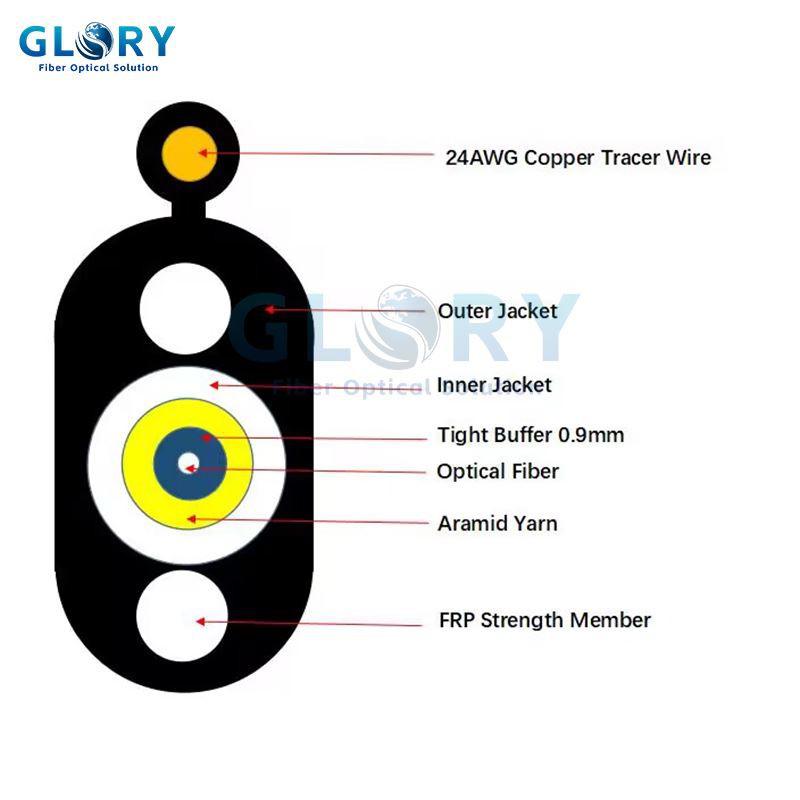

Кабельные конструкции

ПРЕДМЕТЫ		ОПИСАНИЕ
Количество клетчатки		1
Плотный буфер	ОД (мм):	0.9±0.05
	Материал:	ЛСЖ
В ножнах	ОД (мм):	3.0
	Материал:	ЛСЖ
Силовой член		Арамидная пряжа
Материал водоблока:		Водоблокирующая пряжа
Силовой член		G-FRP-1,6 мм
ножны	Толщина:	Не. 0.8мм
	Материал:	ПНД
Внешний диаметр кабеля (мм)		4,5*9,8 мм±0,3
Вес нетто (кг/км)		43

Оптическое волокно

ПРЕДМЕТЫ	ЕДИНИЦЫ	СПЕЦИФИКАЦИЯ
Тип волокна		G652D	G657A
Затухание	дБ/км	1310 нм Меньше или равно 0,36 1550 нм Меньше или равно 0,22
Хроматическая дисперсия	пс/нм.км	1310 нм Меньше или равно 3,5 1550 нм Меньше или равно 18 1625 нм Меньше или равно 22
Нулевой наклон дисперсии	пс/нм2.км	Меньше или равно 0,092
Длина волны нулевой дисперсии	нм	1300 ~ 1324
Обрезать-длину волны (lcc)	нм	Меньше или равно 1260
Затухание против изгиба (60 мм x 100 витков)	дБ	(радиус 30 мм, кольцо 100 ) Меньше или равно 0,1 при 1625 нм	(радиус 10 мм, 1 кольцо) Меньше или равно 1,5 при 1625 нм
Диаметр поля режима	мм	9,2 ± 0,4 при 1310 нм	9,2 ± 0,4 при 1310 нм
Core-Концентричность оболочки	мм	Меньше или равно 0,5	Меньше или равно 0,5
Диаметр оболочки	мм	125±1	125±1
Облицовка Не-круглая форма	%	Меньше или равно 0,8	Меньше или равно 0,8
Диаметр покрытия	мм	245±5	245±5
Контрольное испытание	средний балл	Больше или равно 0,69	Больше или равно 0,69

Механические и экологические характеристики кабеля

НЕТ.	ПРЕДМЕТЫ	МЕТОД ИСПЫТАНИЯ	КРИТЕРИИ ПРИЕМКИ
1	Испытание на растяжение	Метод испытаний: IEC 60794-1-E1. - Длинная-растягивающая нагрузка: 350 Н. - Короткая-растягивающая нагрузка: 800 Н. - Длина кабеля: больше или равна 50 м.	- Приращение затухания при 1550 нм: меньше или равно 0,1 дБ. - Отсутствие растрескивания оболочки и разрыва волокон
2	Испытание на устойчивость к раздавливанию	Метод испытаний: IEC 60794-1-E3. - Длинная нагрузка: 300 Н/100 мм. - Короткая нагрузка: 1000 Н/100 мм. Время загрузки: 1 минута	- Приращение затухания при 1550 нм: меньше или равно 0,1 дБ. - Отсутствие растрескивания оболочки и разрыва волокон
3	Испытание на ударопрочность	Метод испытаний: IEC 60794-1-E4. - Высота удара:１ｍ - Ударный вес: 450ｇ - Точка воздействия: больше или равна 5. - Частота воздействия: больше или равна 3/балл.	- Приращение затухания при 1550 нм: меньше или равно 0,1 дБ. - Отсутствие растрескивания оболочки и разрыва волокон
4	Повторный изгиб	Метод испытаний: IEC 60794-1-E6. - Диаметр оправки: 20D (диаметр кабеля D =) - Вес субъекта: 15 кг. - Частота изгиба: 30 раз. - Скорость изгиба: 2 с/раз.	- Приращение затухания при 1550 нм: меньше или равно 0,1 дБ. - Отсутствие растрескивания оболочки и разрыва волокон
5	Испытание на кручение	Метод испытаний: IEC 60794-1-E7. - Длина: 1 м - Вес субъекта: 25 кг. - Угол: ±180 градусов. - Частота: больше или равна 10/балл.	- Приращение затухания при 1550 нм: меньше или равно 0,1 дБ. - Отсутствие растрескивания оболочки и разрыва волокон
6	Испытание на проникновение воды	Метод испытаний: МЭК 60794-1-F5B. - Высота напора: 1 м. - Длина образца: 3 м. - Время тестирования: 24 часа.	- Отсутствие утечек через открытый конец кабеля.
7	Температурный циклический тест	Метод испытаний: МЭК 60794-1-F1. - Шаги температуры:+20 градусов,-40 градусов,+70 градусов,+20 градусов. - Время тестирования: 24 часа/шаг. - Индекс цикла: 2	- Приращение затухания при 1550 нм: меньше или равно 0,1 дБ. - Отсутствие растрескивания оболочки и разрыва волокон
8	Падение производительности	Метод испытаний: IEC 60794-1-E14. - Длина тестирования: 30 см. - Диапазон температур: 70±2 градуса. - Время тестирования: 24 часа.	- Не выпадает наполнитель
9	Температура	В рабочем состоянии: -40 градусов ~+60 градусов Хранение/транспорт: -50 градусов ~+70 градусов Установка: -20 градусов ~+60 градусов
