Одномодовое оптоволокно против многомодового-волокна

Одномодовое оптоволокно-(SMF)

Как это работает

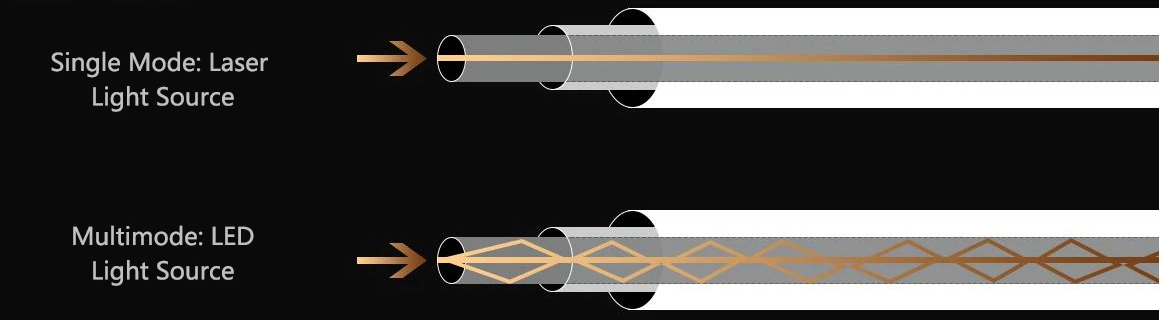

Одномодовое-волокно имеет сердцевину, котораяот 8 до 10 микрометровширина - примерно одна-десятая часть ширины человеческого волоса. Это крошечное ядро ​​является ключом. Он настолько мал, что через него может проходить одновременно только один луч света, двигаясь по прямой линии от одного конца к другому. Поскольку весь свет проходит один и тот же путь, сигнал остается четким и не распространяется. Это называетсямодальная дисперсия, а одномодовое волокно по сути ничего из этого не имеет.

Чтобы пропустить свет через такое маленькое отверстие, SMF требуетлазерный источник света. Лазеры производят очень сфокусированный, узкий луч - именно то, что вам нужно. Обратной стороной является то, что лазерные-трансиверы стоят дороже, чем светодиодные или VCSEL-источники, используемые в многорежимных-системах. Тем не менее, для любого канала, которому необходимо покрывать большие расстояния или иметь очень высокую пропускную способность, производительность стоит дополнительных затрат.

Там, где это сияет: примеры из-реального мира

Одномодовое-волокно используется в любых приложениях, где сигнал должен передаваться на большие расстояния. Несколько конкретных примеров:

Глобальная волоконно-оптическая сеть Google использует одномодовое оптоволокно для своих подводных кабельных систем, включая кабель FASTER, соединяющий США и Японию - длиной более 9000 км. (Источник: блог Google Cloud, 2022 г.)

Развертывание волоконно-оптической сети AT&T-к--дому (FTTH) по всей территории США полностью основано на одномодовом оптоволокне OS2, которое может поддерживать скорость передачи данных 1 Гбит/с и выше на расстояниях 20 км и более на узел. (Источник: AT&T по связям с инвесторами, 2023 г.)

Гипермасштабные центры обработки данных, такие как те, что находятся под управлением AWS и Microsoft Azure, используют одномодовое оптоволокно для меж-магистральных каналов между зданиями и кампусами, длина которых превышает 500 метров.

Ссылки на источники: инфраструктура Google, официальный документ AT&T FTTH 2023, стандарт IEEE 802.3.

Стандарты OS1 и OS2

Одномодовое волокно-выпускается двух основных марок.ОС1предназначен для использования внутри помещений - и проходит через стены, кабельные лотки и стояки зданий. Максимальная потеря сигнала составляет 1,0 дБ на километр.ОС2предназначен для наружной установки, где волокно защищено в виде свободных трубок внутри оболочки кабеля. OS2 обеспечивает гораздо меньшие потери сигнала -, не более 0,4 дБ/км -, поэтому он используется для длинных трасс кампусов, городских-сетей метро и дальних-магистральных связей между городами.

Если вы прокладываете оптоволокно между двумя зданиями на территории кампуса или подключаете удаленные объекты, OS2 почти всегда является правильным выбором. OS1 имеет смысл, когда вы прокладываете кабель внутри одного здания, и стоимость метра имеет большее значение, чем максимальная дальность действия.

Многомодовое оптоволокно-(MMF)

Как это работает

В многомодовом оптоволокне- используется другой подход. Его ядро ​​намного больше -50 микрометровв большинстве современных установок или 62,5 мкм в старом кабеле OM1. С этим большим ядром легко работать: оно принимает свет при низкой-затрате.Источники LED или VCSELвместо дорогих лазеров, и он более щадящий при соединении концов оптоволокна.

Компромисс-этомодальная дисперсия. Когда несколько лучей света проходят через одно и то же ядро ​​под немного разными углами, они достигают дальнего конца в несколько разное время. На коротких дистанциях это не проблема. На больших расстояниях сигнал становится размытым и его становится трудно читать. Это основная причина, по которой многомодовое оптоволокно имеет ограничение на расстояние, независимо от того, насколько хороши ваши трансиверы.

В современном MMF используется конструкция с градуированным-индексом - ядро ​​спроектировано таким образом, что лучи света, идущие дальше от центра, движутся быстрее, что помогает им достигать примерно того же времени, что и лучи вблизи центра. Это частично компенсирует модальную дисперсию, и именно поэтому новые марки OM работают намного лучше, чем OM1.

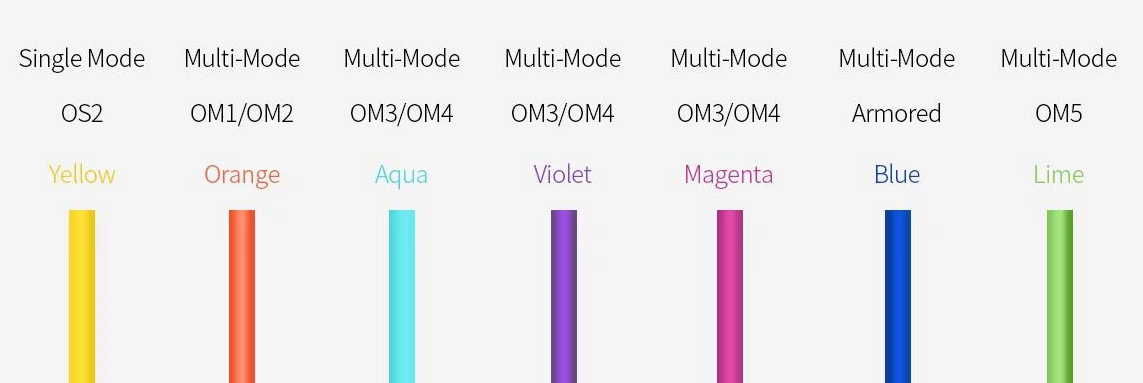

Стандарты OM: от OM1 до OM5

Система классификации OM (определенная стандартом ISO/IEC 11801) показывает, какую полосу пропускания может передавать-многомодовое волокно и на какое расстояние. Каждое поколение лучше предыдущего:

Источник: ISO/IEC 11801:2017, TIA-492AAAE (стандарт OM5).

OM1 и OM2 действительно актуальны только в том случае, если вы работаете с существующей инфраструктурой. Для любой новой установки начните как минимум с OM3. OM4 на сегодняшний день является наиболее широко распространенным стандартом и обеспечивает хороший баланс между стоимостью и производительностью. OM5 стоит рассмотреть, если вы планируете использовать скорости 40G или 100G и хотите использовать меньше волокон с помощью коротковолнового мультиплексирования (SWDM).

Реальный-пример:Руководства по проектированию центров обработки данных Ciscoрекомендуем OM4 в качестве основы для новых развертываний 10G и 25G, а OM5 — для сайтов, планирующих перейти на 100G в течение следующих нескольких лет. (Источник: Руководство по проектированию центров обработки данных Cisco, 2023 г.)

Сравнение-с-главами

Источник: TIA-568.3-D, ISO/IEC 11801, стандарты Ethernet IEEE 802.3.

Как выбрать правильное волокно

Выбор сводится к трем вещам: расстояние, пропускная способность и бюджет. Вот простой способ подумать об этом.

Используйте одномодовое волокно-в следующих случаях:

Длина вашего кабеля превышает 500 метров.

Вам нужна скорость 100G, 400G или выше - сейчас или в будущем.

Вы соединяете отдельные здания, кампусы или удаленные центры обработки данных.

Вы прокладываете оптоволокно-к--домашней сети доступа (FTTH).

Вам нужны минимально возможные потери сигнала на больших расстояниях

Используйте многорежимное-волокно, если:

Все ваши ссылки находятся в пределах одного здания или небольшого кампуса (менее 300–550 м).

Вы строите плотную горизонтальную кабельную систему центра обработки данных, где стоимость трансивера является основным фактором.

Ваши целевые скорости — 10G или 25G (OM3/OM4) или до 100G на короткой дистанции (OM5).

Вам необходимо поддерживать как можно более низкий первоначальный бюджет для многих коротких ссылок.

Один момент, который часто удивляет людей: хотя многомодовый кабель стоит немного дороже за метр, чем одномодовый-кабель,трансиверы намного дешевле. Для центра обработки данных с сотнями коротких соединений экономия на трансиверах быстро возрастает. Трансивер 10G SFP+ SR для OM3/OM4 обычно стоит около 15–30 долларов США, тогда как эквивалентный одномодовый трансивер LR может стоить 80–150 долларов США и более. (Источник: данные о ценах Fiberstore, 2024 г.; проверено у основных поставщиков)

С другой стороны, для магистральной линии длиной 10-км вам потребуется активное оборудование для восстановления многорежимного-сигнала задолго до того, как вы достигнете конца -, в то время как одиночный-режим без проблем покроет все расстояние. В этом случае одномодовый вариант на самом деле является более дешевым вариантом.

Часто задаваемые вопросы

В чем основная разница между одномодовым-и многомодовым-волокном?

Размер ядра. Одномодовое волокно- имеет очень маленькую сердцевину (около 9 мкм), которая пропускает только один световой путь, что обеспечивает очень низкие потери сигнала и возможность покрытия больших расстояний. Многомодовое волокно имеет большую сердцевину (50 или 62,5 мкм), которая поддерживает множество световых путей, что ограничивает расстояние, но позволяет использовать более дешевые трансиверы.

Когда следует использовать одномодовое-волокно?

В любое время, когда длина вашего кабеля превышает несколько сотен метров или когда вам нужна очень высокая пропускная способность, например 100G или 400G. Одиночный-режим является стандартом для подключений к глобальной сети,-магистральных линий связи, городских сетей и оптоволокна-к--домашним развертываниям.

Многомодовое оптоволокно дешевле одномодового-?

Для коротких ссылок да, -, потому что трансиверы стоят намного дешевле. Но для более длинных каналов однорежимный-режим в целом обходится дешевле, поскольку вы избегаете оборудования для усиления сигнала, которое могло бы потребоваться в многорежимном-режиме. Точка безубыточности- составляет примерно 300–500 метров, в зависимости от скорости и используемого оборудования.

В чем разница между OS1 и OS2?

Оба являются одномодовыми-стандартами. OS1 предназначен для внутреннего кабеля с плотным-буферным буфером и потерями сигнала до 1,0 дБ/км. OS2 предназначен для наружного использования свободного-трубчатого кабеля с гораздо меньшими потерями — 0,4 дБ/км -, что делает его пригодным для более длинных прокладок между зданиями и кампусами.

Может ли многомодовое оптоволокно поддерживать сети 100G?

Да, но только на коротких дистанциях. Волокно OM5, использующее SWDM (коротковолновое мультиплексирование с разделением каналов), может передавать 100G на расстояние до 150 метров. Для более длинного кабеля потребуется одномодовое-волокно.

Заключительные мысли

Ни одномодовое-, ни многомодовое- волокно не являются лучшими в любой ситуации. Они предназначены для разных работ.

Одномодовое-волокнодает вам охват и пропускную способность, с которыми многорежимный-режим просто не может сравниться. Если ваша сеть охватывает здания, кампусы или города - или если вы планируете использовать скорость 400G и выше, - одиночный-режим является подходящей основой.

Многомодовое оптоволокно-позволяет снизить затраты на небольшие среды-с высокой плотностью размещения, такие как серверные комнаты центров обработки данных и шкафы корпоративных локальных сетей. Это практичный, хорошо-проверенный выбор для объектов на расстоянии до 500 метров и скоростях от 10 до 100 G.

Моя общая рекомендация: если у вас есть какие-либо сомнения относительно будущих потребностей в расстоянии или пропускной способности, выберите одиночный-режим. Сам кабель не дорогой, а оптоволокно OS2 легко найти. Сегодня трансиверы стоят дороже, но цены неуклонно падают -, и вам не придется повторно-тянуть кабель, если ваши требования возрастут.

Если вы прокладываете кабель в новом зале центра обработки данных или модернизируете локальную сеть кампуса, где длина всех трасс явно меньше 300 метров, OM4 по-прежнему остается надежным и экономичным-выбором для развертываний в 2024–2025 годах.

Ссылки

• ISO/IEC 11801:2017 - универсальная кабельная система для помещений заказчика.

• TIA-568.3-D — стандарт компонентов оптоволоконных кабелей

• Стандарты рабочей группы Ethernet IEEE 802.3.

• Руководство по проектированию центров обработки данных Cisco, издание 2023 г.

• Технический документ AT&T по инфраструктуре FTTH, 2023 г.

• Блог Google Cloud Infrastructure, Подводные кабельные системы, 2022 г.

• Данные о ценах и совместимости трансиверов Fiberstore (FS.com), 2024 г.
