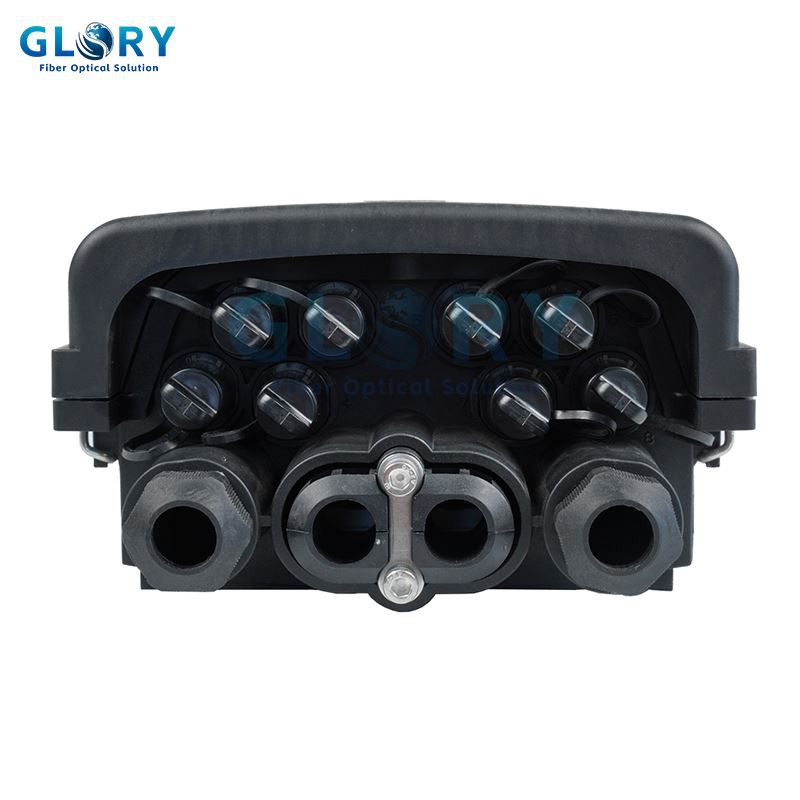

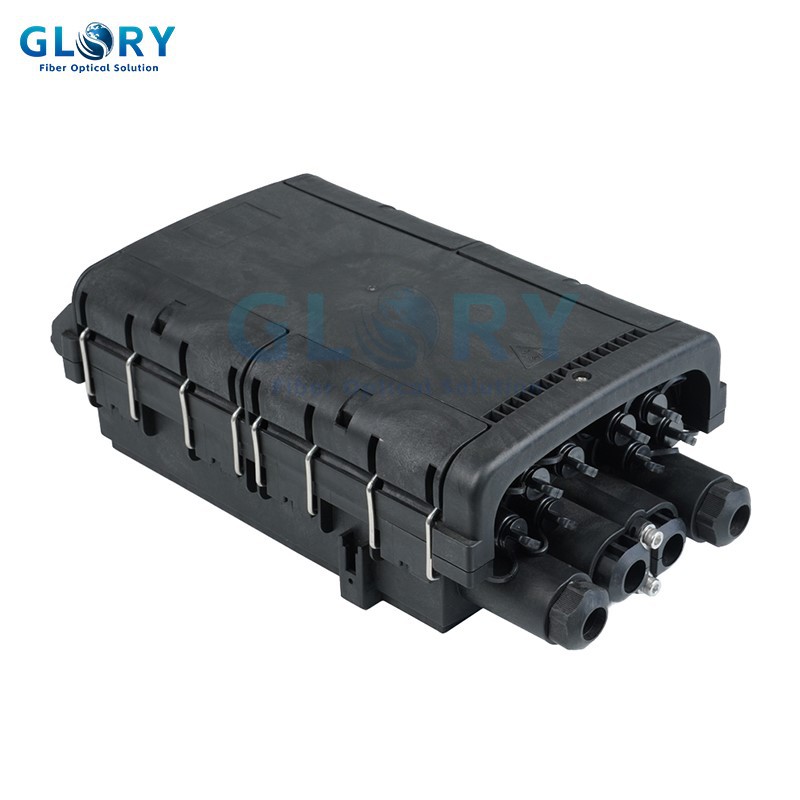

Купол Joint Closure GL-8207-B в основном используется для подключения и защиты оптоволокна. Этот вид коробки подходит для подключения воздушных, трубных и подземных прямых и ответвлений. Корпус и основание коробки уплотнены обручами и резиной. Корпус крышки изготовлен из качественного конструкционного пластика и обладает хорошей защитой от -эрозии, воздействия кислот и щелочных солей, устойчивостью к старению, а также имеет гладкий внешний вид и надежную механическую структуру. Механическая конструкция надежна и устойчива к дикой природе, интенсивным изменениям климата и серьезным условиям труда. Лотки для сращивания (FOST) внутри купола Joint Closure поворачиваются, как буклеты, и имеют достаточный радиус кривизны и пространство для намотки оптического волокна, чтобы обеспечить радиус кривизны для оптической намотки 40 мм. Каждым оптическим кабелем и волокном можно управлять индивидуально.
Технические характеристики
|
Модель № |
Совместный купольный затвор GL-8207-B |
|
Размеры |
370(Д)×210(Ш)×124(В) мм |
|
Вес (кг) |
3.0 - 4.0 |
|
Материал |
ПП+ГФ |
|
Тип уплотнения |
Механическое уплотнение |
|
Степень защиты |
IP68 |
|
Адаптер |
8 шт. Закаленный адаптер Huawei |
|
Разветвитель настроен |
4*1:8 мини-ПЛК |
|
Производительность сращивания волокон |
96 |
|
Емкость лотка |
24 |
|
Количество лотков |
4 |
|
Приложение |
Настенный/столб/воздушный монтаж |
Особенность купола Joint Closure
• Красивая и компактная модель, удобная установка.
• Высокопрочный конструкционный материал, класс водонепроницаемости IP68.
• Нетоксично для всех материалов; Не-коррозионно для металлических компонентов.
• Конструкция Plug and Play на портах ответвительного кабеля с предварительно-подключенными адаптерами и
разъемы. Можно настроить защиту от потерь с помощью противо-пылезащитных колпачков.
• Удобная операция по зачистке и закреплению распределительных кабелей.
• Подходит для-крепления на стене,-на столбе, на высоте-и на стойке-
Спецификация лотка для сращивания
|
|
Модель |
Емкость лотка |
Размер (мм) |
Сплиттер |
Сращивание одиночных волокон |
Сращивания ленточных волокон |
|
38# |
24F |
112 x 68 x 8 |
1:8 микро ПЛК |
Да |
Нет |
КАБЕЛЬНОЕ СОЕДИНЕНИЕ в куполе Joint Closure

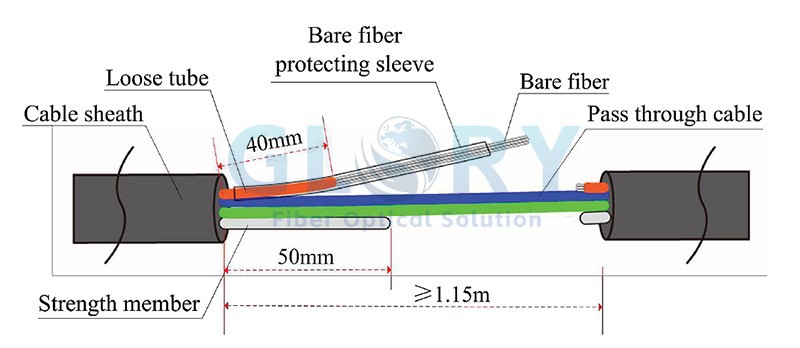

Шаг 1 Снимите оболочку с распределительного кабеля; снимите оболочку минимум на 1,15м.
Зачистите свободную трубку, оставьте длину около 40 мм. Отрежьте и оставьте силовой элемент примерно на 50 мм.
Шаг 2. С помощью отвертки откройте 4 пряжки и откройте крышку.

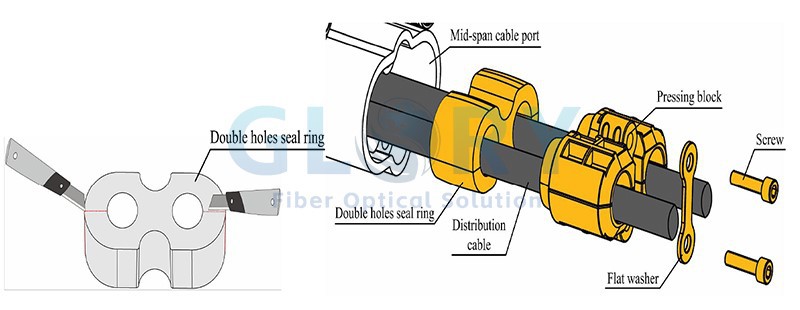

Шаг 3. С помощью шестигранного ключа отвинтите винты на распределительном порту среднего-пролета. Снимите прижимной блок и уплотнительное кольцо с двойными отверстиями. Разрежьте обе стороны уплотнительного кольца. Пропустите распределительный кабель среднего-пролета в кабельный порт среднего-пролета. Установите уплотнительный узел на распределительный кабель по порядку.

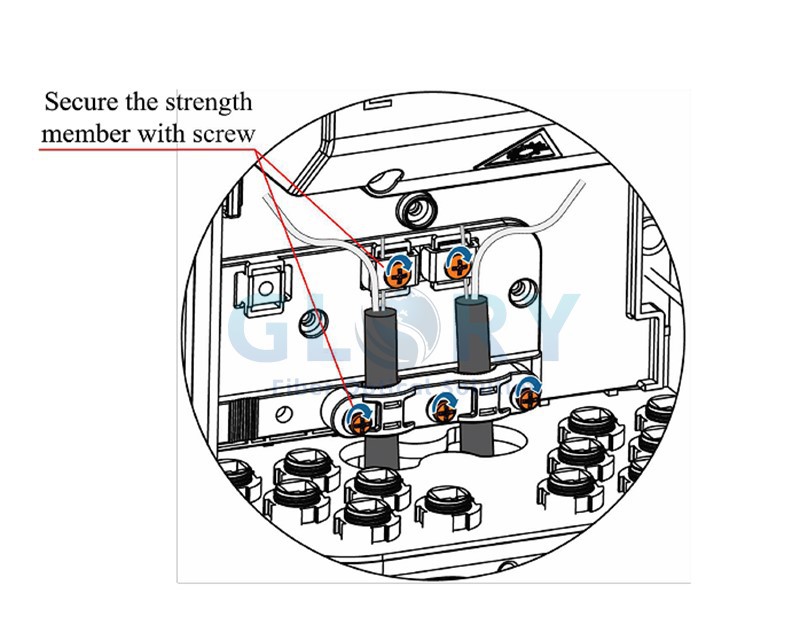

Шаг 4. Закрепите силовой элемент и распределительный кабель.
Шаг 5. Закрепите силовой элемент и распределительный кабель.

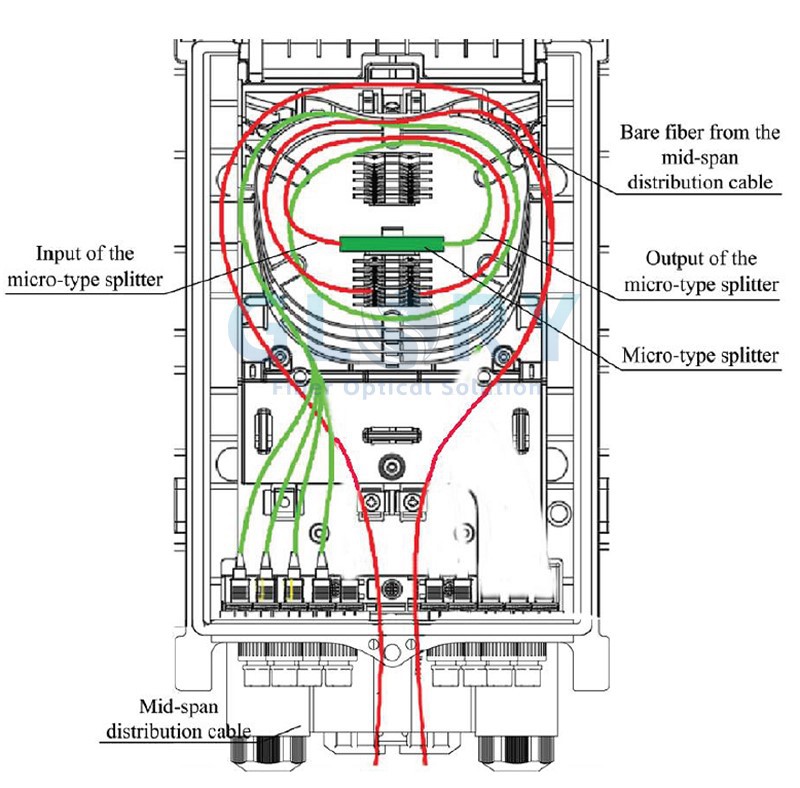

Оптоволоконный маршрут в куполе Joint Closure
Маршруты оптоволокна показаны ниже.
МОНТАЖ Совместного Закрывающего Купола

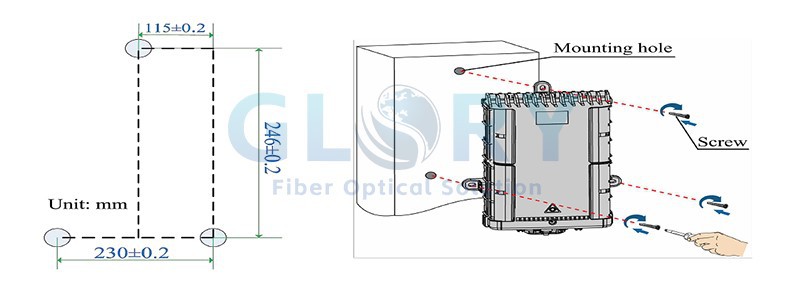

Настенный-монтаж: просверлите в стене 3 отверстия, размеры указаны ниже. Вбейте в отверстия распорные втулки по отдельности. Закрепите коробку на стене 3 винтами.

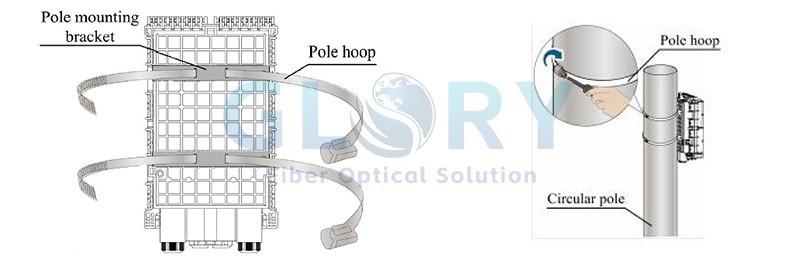

Установка на столбе-: установите монтажные кронштейны в задней части коробки. Проденьте обруч в кронштейны. Закрепите коробку на столбе.

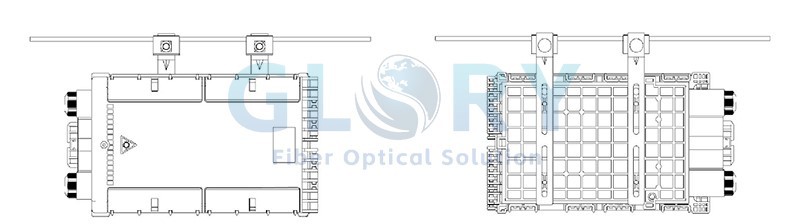

Воздушный монтаж

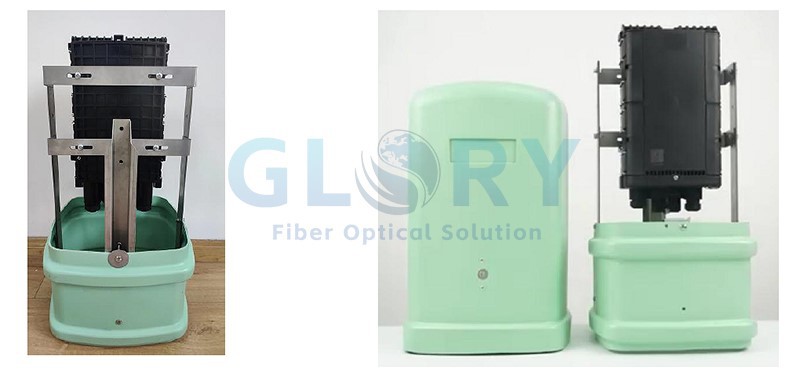

Монтаж на постаменте
