Введение: за пределами спецификации
Забудьте абстрактные обещания о скорости. В действующем центре обработки данных прокладка кабелей не связана с теоретической пропускной способностью; речь идет о физической реальности тепла, пространства и человеческих рук. Старые стойки с одноволоконными патч-кордами и красочный, но хаотичный лес создавали узкие места, которые мы не могли себе позволить. Я видел, как техники тратили полчаса, выискивая единственную неисправность в этом лабиринте, пока звучала системная сигнализация. Переход к структурированной кабельной системе высокой-плотности с использованием систем MTP/MPO и модульных панелей был не просто модернизацией; это был переход от кустарного ремесла к повторяемому и надежному проектированию. Это основа, которая делает 40G, 100G и марш за его пределами не просто возможными, но и управляемыми.

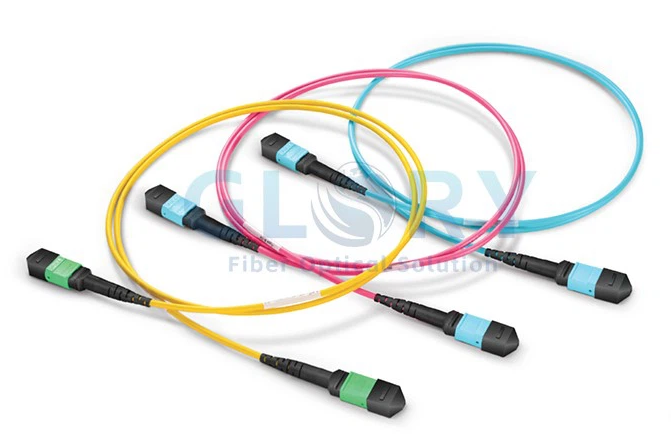

МТП/МПО: Не просто соединитель, а философия
Называя разъем MTP/MPO «плотным», он недооценивает его. Это система в розетке. Вмещая 12, 16 или 24 волокна в корпусе, ненамного больше стандартного SC, он представляет собой фундаментальный сдвиг в конструкции. Различие имеет значение: MPO — это общий стандарт (Multi-Push-On), а MTP — это особая, превосходная реализация от американской компании Conec, известная своей точностью и долговечностью-эта деталь, которая становится критически важной во время тысяч циклов соединения.
Реальное-преимущество – это не просто плотность; это предсказуемость. При развертывании 100G-SR4, для которого требуется 8 волокон, вам больше не нужно обрабатывать, маркировать и маршрутизировать четыре отдельные дуплексные пары LC. Вы работаете с одним объектом. При развертывании в 3 часа ночи, когда действие кофеина прекращается, вероятность ошибки снижается ощутимо. Магистральные кабели с заводской-заделкой, в которых используются эти разъемы, поставляются с проверенными и отполированными концами. Я вспоминаю проект, в котором мы проложили 144 волокна между этажами, используя двенадцать 12-магистральных каналов MTP. То, что потребовалось бы неделей увольнений для двух инженеров, было завершено за полдня. Сэкономленное время касалось не только труда; речь шла о том, чтобы быстрее подключить к сети оборудование, приносящее доход.

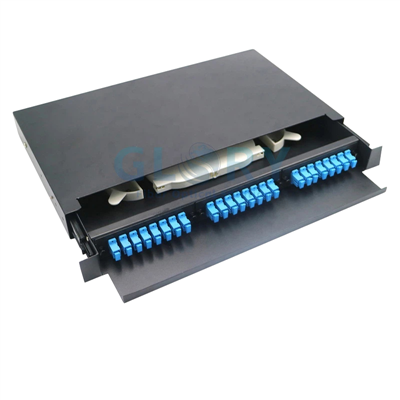

Патч-панели: Где система зарабатывает на жизнь
Патч-панель часто рассматривается как пассивный кусок металла. На практике это центральная нервная система вашего физического уровня. Разница между стандартной LC-панелью и модульной панелью высокой-плотности аналогична разнице между статичной книжной полкой и библиотекой с выдвижной лестницей. Последний предназначен для активного, постоянного использования.
Важнейшим компонентом является кассета или модуль. Это переводчик между магистральной сетью высокой-плотности и миром оборудования. Например, одна кассета принимает один 12-волоконный MTP сзади и имеет 6 дуплексных портов LC спереди. Выбор здесь стратегический. Панель с фиксированными-разъемами фиксирует вас. Модульная система от таких поставщиков, как Panduit или Corning, позволяет адаптироваться. Хотите перейти с LC на SC для устаревшего массива хранения данных? Поменяйте кассету. Хотите перейти на 24-оптоволоконную магистраль для будущего 400G? Рамка остается; вы меняете внутренности. Я лично был свидетелем экономии средств при таком подходе во время поэтапного обновления, когда существующие каркасы панелей выдержали три поколения обновлений технологий.
Полярность: ловушка тихого установщика
Полярность — это наиболее часто неправильно понимаемый и неудачный аспект развертывания MPO. Концепция проста: свет должен передаваться от порта Tx на одном конце к порту Rx на другом. При наличии 12 одинаковых волокон в одном разъеме для достижения этого требуется продуманная схема кроссовера, определенная TIA-568 как методы A, B и C.
Теория чиста; на практике случаются неудачи. Ловушка – непоследовательность. Вы можете приобрести магистральные кабели метода B, но случайно установить кассеты типа A. Ссылка будет мертвая, а неисправность не будет видна глазу. Однажды я провел утомительный день, устраняя неполадки нового канала 40G, и обнаружил, что на кассете была перепутана полярность, потому что установщик не проверил тип, указанный на корпусе.
На практике метод Б стал стандартом де-факто благодаря своей простоте: «переворот» выполняется один раз внутри магистрального кабеля. Патч-корды всегда-прямые. Такая последовательность снижает когнитивную нагрузку. Правило абсолютно: прежде чем что-либо подключать, проверьте метод, указанный на этикетке магистрального кабеля, на кассете и в вашей проектной документации. Ваш люксметр скажет вам спасибо.
Интеграция: взгляд со стойки
Давайте рассмотрим реальную последовательность развертывания, как это происходит на самом деле. Вы подключаете новый ряд верхних--коммутаторов стойки к основной панели агрегации на расстоянии 30 метров.
Сначала вы устанавливаете рамки патч-панелей высокой-плотности в обоих местах. Затем вы тянете за предварительно-магистральные кабели MTP с разъемами-это толстые и прочные кабели с защитными проушинами. Вы прокладываете их через верхний лоток или кабелепровод под-полом, соединяя заднюю часть панели A с задней частью панели B. Это ваша постоянная защищенная магистраль. На объекте нет сварочных аппаратов.
Затем вы заполняете панели кассетами, соответствующими выбранной вами полярности. Вы услышите твердый щелчок, когда разъем MTP вставляется в кассету сзади. На передней панели теперь есть чистый, помеченный массив портов LC. Наконец, вы используете короткие дуплексные патч-корды LC с-цветной кодировкой для подключения этих передних портов к конкретным портам коммутатора или сервера. Вся ссылка теперь активна.
Эксплуатационные преимущества весьма значительны. Устранение неполадок изолировано: если соединение выходит из строя, вы сначала заменяете короткий доступный- соединительный шнур на переднем конце. Масштабирование логично: добавление нового коммутатора означает использование большего количества портов на существующей кассете или установку нового. Управление кабелями является неотъемлемой частью, а не второстепенной мыслью. Воздушный поток, о котором часто задумываются при прокладке кабелей, значительно улучшается, поскольку толстые постоянные магистрали аккуратно проложены сзади, а спереди используются только необходимые короткие перемычки.
Реализация: уроки практики
Планирование на бумаге — это одно; Другой вариант — установка в многолюдном и шумном центре обработки данных. Вот что за годы развертываний стало непреложным-:
Проектируйте с помощью Slack, а не только пространства
Оставьте 70% заполнения панелей, но также предусмотрите явные петли для провисания магистральных кабелей. Петля обслуживания, аккуратно свернутая и закрепленная внутри вертикального менеджера, является страховкой от будущих перемещений стеллажей или случайных рывков.
Полярность как религия
Задокументируйте выбранный вами метод (опять же рекомендуется B) в журнале тренировок. Затем физически пометьте каждый конец магистрального кабеля и кассетный лоток меткой «Метод Б» с помощью несмываемого маркера. Визуальная избыточность предотвращает ошибки.
Радиус изгиба — это закон, а не рекомендация
Резкие изгибы приводят к потере "макро-изгибов". Я тестировал звенья, которые прошли, но оказались на грани, потому что ствол был слишком туго затянут за углом. Используйте удобные-менеджеры радиусов повсюду.
Этикетка для следующего человека, а не для вас
Следуйте TIA-606-C. Ваши ярлыки должны быть понятны кому-то в 2 часа ночи во время кризиса. Укажите стойку источника, стойку назначения и идентификатор канала. Простая печатная этикетка лучше рукописной ленты.
Пылезащитные колпачки остаются на месте до подключения
Внутренняя часть неиспользованного наконечника MTP является магнитом для пыли и ворса. В моем наборе инструментов я держу баллон со сжатым воздухом и коробку чистящих палочек. Каждый разъем перед соединением проверяется карманным окуляром-без исключений.
Тестируйте все, ничего не предполагайте
Базовое тестирование с помощью набора для тестирования оптических потерь (OLTS) является обязательным после-установки. Но также тестируйте после любой перенастройки. Наиболее распространенной проблемой после-изменения является не поломка, а загрязнение разъема в результате обращения. Документировать суммы потерь; они являются вашей основой для будущей диагностики.
Такой подход к прокладке кабелей превращает их из необходимых затрат в стратегический актив. Это система, которая признает ограничения физики, ошибочность действий людей и неизбежность изменений. Цель состоит не просто в том, чтобы сегодня соединить точку А с точкой Б, а в том, чтобы построить физический уровень, который останется понятным, адаптируемым и надежным для следующего инженера, который откроет дверь стойки.
