Оптоволоконные кабели MTP и MPO: реальные различия, которые имеют значение для вашей сети

Введение

Современным центрам обработки данных необходимы быстрые соединения. Они используют сети 40G, 100G и 400G. Многие люди говорят оКабели MTP и MPO. Они часто используют эти слова так, будто они означают одно и то же. Это неправильно. Это вызывает проблемы при покупке оборудования.

Истина проста. MTP — это специальная, улучшенная версия стандартного разъема MPO. В этом руководстве объясняются реальные различия. Вы узнаете, как правильно выбрать кабель. Мы используем факты из отраслевых стандартов, таких как TIA/EIA-604-5 и IEC. 61754-7 . Знание этих деталей помогает вашей сети работать хорошо. Это также экономит деньги.

Что на самом деле означают MPO и MTP

МТП - это другое. Это не стандарт. Это зарегистрированная торговая марка, принадлежащая компании US Conec. MTP – это специальный-качественный разъем MPO. Все разъемы MTP являются разъемами MPO, но не все разъемы MPO соответствуют качеству MTP.

Разъем MTP использует базовую конструкцию MPO и делает ее лучше. Это добавляет специальные функции. Эти особенности включают в себя плавающую втулку, эллиптические направляющие штифты и съемный корпус. Благодаря этим изменениям разъемы MTP лучше справляются с нагрузками. Они более точно соединяют волокна. По моему опыту, за эту точность приходится платить. Разъемы MTP соответствуют стандарту MPO или превосходят его. Они обычно имеют меньшие потери сигнала (около 0,25 дБ) и лучший контроль отражения (больше или равный 35 дБ), чем базовые разъемы MPO. Люди часто говорят «MTP», когда имеют в виду любой разъем MPO. Это вызывает путаницу. Помните: MPO – это общее название. MTP — это премиальный бренд внутри этой группы.

Физические различия, которые вы можете увидеть и почувствовать

Изменения в MTP – это не просто маркетинг. Они физические. Вы можете увидеть и почувствовать их. Эти различия имеют значение для производительности и длительного срока службы.

Плавающий наконечник:Наконечник — это часть, которая удерживает волокна. В стандартном разъеме MPO эта деталь фиксируется на месте. В разъеме MTP наконечник «плавает». Он может слегка перемещаться внутри корпуса. Это важно. Когда вы подключаете кабель, все никогда не бывает идеально ровно. Плавающий наконечник позволяет волокнам регулироваться. Он сам находит лучшую точку контакта. Это снижает нагрузку на волокна. Это делает соединение более стабильным. Анализ, проведенный Link-pp в 2025 году, показал, что плавающая конструкция может сократить вносимые потери до 40 % по сравнению с фиксированной конструкцией.

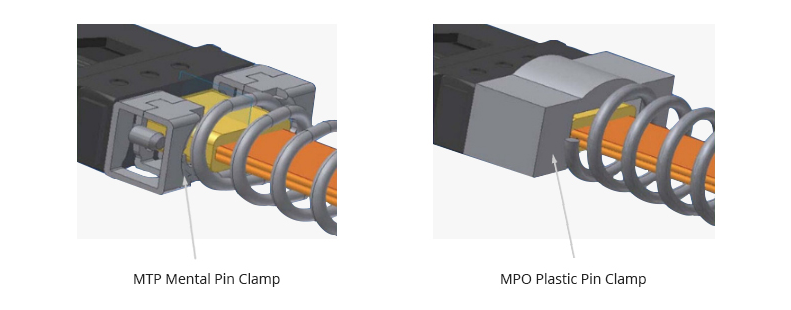

Направляющие штифты:Эти контакты выравнивают разъемы при их соединении. В обычных разъемах MPO используются круглые острые штыри. Эти штифты могут изнашиваться. Они также могут образовывать крошечные кусочки мусора при трении. В разъемах MTP используются штыри эллиптической (овальной-формы) из нержавеющей стали. Они подходят точнее. Они меньше изнашиваются и практически не содержат мусора. Это означает, что разъем хорошо работает и выдерживает большее количество циклов-подключения и-подключения.

Съемный корпус:Это большой вопрос. Внешнюю оболочку разъема MTP можно снять. Вы не можете сделать это с большинством основных кабелей MPO. Почему это имеет значение? Это позволяет проводить ремонт в полевых условиях. Если направляющий штифт сломается, вы можете заменить только корпус. Вы также можете правильно очистить наконечник. Вы даже можете изменить разъем с «штекера» (со штырями) на «маму» (с отверстиями) на-сайте. Вы можете изменить полярность (тип A, B или C), не разрезая кабель. Это экономит огромное количество времени и денег в работающем центре обработки данных.

Лучшие материалы:В разъемах MTP часто используется более прочный пластик и более качественные пружины. Пружина поддерживает постоянное давление на волокна для обеспечения хорошего контакта. Оболочка кабеля также более жесткая. Это продлевает срок службы кабелей MTP в тесных и горячих стойках центров обработки данных.

Показатели эффективности: почему они влияют на ваш бюджет

Разговор стоит дешево. Цифры рассказывают реальную историю. Давайте посмотрим на данные отраслевых испытаний 2025 года.

Вносимые потери — наиболее важное число. Это то, насколько световой сигнал теряется при соединении. Ниже лучше. Для сети 400G общий бюджет потерь очень ограничен. Каждая доля дБ имеет значение. Как видите, разъемы MTP Elite теряют вдвое меньше света (или меньше) по сравнению с хорошим универсальным MPO.

Меры по возвратным потерям отражают свет. Сильные отражения портят лазерный сигнал в источнике. Разъемы MTP гораздо лучше контролируют это отражение.

Долговечность определяется тем, сколько раз вы можете подключать и отключать кабель, прежде чем он изнашивается. Центру обработки данных с частыми изменениями требуются 1000+ циклы MTP. Общий MPO может выйти из строя после 500.

Вот реальный случай. Крупный поставщик облачных услуг в Азии попытался сэкономить деньги, используя стандартные магистрали MPO для построения новой опорной-листовой сети 400G. В течение шести месяцев они наблюдали периодические сбои связи. Тестирование показало, что вносимые потери во многих каналах превышают 0,5 дБ, что снижает их запас прочности. Виновник? Износ направляющих штифтов и мусор в адаптерах MPO. Заменили магистральные каналы на кабели MTP Elite. Проблема исчезла. Первоначальная экономия была сведена на нет затратами на устранение неполадок и доработку. Это классический пример того, как быть «умным на пенни и глупым на фунт».

Можете ли вы смешивать MTP и MPO? Правда о совместимости

Да, вы можете их физически соединить. Формы одинаковы. Вилка MTP подойдет к розетке MPO. Но не стоит ожидать премиальной производительности.



Когда вы их смешиваете, соединение будет настолько хорошим, насколько оно хорошее. Если вы подключите базовый кабель MPO к порту MTP, более высокие потери и плохое выравнивание стороны MPO ограничит работу всего канала. Вы можете получить ошибки сигнала. Вы также рискуете повредить точные эллиптические направляющие в адаптере MTP с помощью круглых штифтов дешевого MPO.



Органы по стандартизации утверждают, что они-взаимосовместимы. Но на практике для создания надежной и высокопроизводительной-сети не следует смешивать их. Придерживайтесь одного типа. Если вам необходимо микшировать, используйте только сертифицированные высококачественные-кабели MPO от надежных брендов, и помните, что ваша производительность снизится.

Где использовать каждый из них: практическое руководство

Итак, какой из них купить? Ответ полностью зависит от ваших потребностей.

Выбирайте MTP для таких ситуаций

Гипермасштабируемые центры обработки данных и кластеры AI/ML:Для сетей 400G, 800G и будущих сетей 1,6T вам необходим каждый дБ производительности. MTP Elite – это не роскошь; это требование. Жесткий бюджет потерь не имеет права на ошибку.

Сети с частыми изменениями:​ Если вы постоянно перемещаете, добавляете или заменяете кабели (например, на объекте совместного размещения или в испытательной лаборатории), съемный корпус MTP станет вашим спасением. Он превращает сломанный кабель из мусора в быстрое решение.

Будущая-проверка:Если вы сегодня строите сеть, которую хотите обновить позже, инвестируйте в MTP. Его улучшенная производительность и долговечность обеспечат более высокие скорости в дальнейшем.

Задача-Критически важные магистральные каналы:В основных соединениях между вашими главными выключателями должны использоваться самые надежные детали. Более низкий процент отказов MTP здесь того стоит.

Для таких ситуаций достаточно общего MPO.

Сети 40G или 100G с экономным бюджетом:Старые стандарты, такие как 40G SR4, имеют более мягкие ограничения потерь. Здесь подойдет универсальный MPO хорошего качества.

Короткие, простые ссылки:​ Для простого подключения внутри одной стойки на расстоянии нескольких метров расширенные функции MTP могут оказаться излишними.

Проекты с ограниченным бюджетом:Если первоначальные затраты — единственное, что имеет значение, а скорость сети низкая (например, 10G), универсальный MPO может быть подходящим выбором. Но покупать необходимо у проверенного поставщика. Избегайте самых дешевых,-кабелей без названия. Они потерпят неудачу.

Стоимость и ценность: реальная цена

Давайте поговорим о деньгах. 3-метровый 12-волоконный многомодовый кабель OM4 может стоить:

Общий МПО: 18–32.

Стандарт МТР: 30–50

MTP Elite (малые-потери): 45–70

Да, MTP стоит дороже-иногда на 30–60 % дороже. Но посмотрите на общую стоимость. Сбой сети в центре обработки данных может стоить тысячи долларов за минуту. Переделка по замене вышедшего из строя ствола МПО стоит дорого. Конструкция MTP,-пригодная для ремонта, и более высокая надежность означают, что вы тратите меньше на техническое обслуживание и время простоя. При крупномасштабном развертывании более высокий уровень успешности каналов MTP Elite может фактически сделать его более дешевым в расчете на один рабочий канал, чем партия обычных кабелей MPO, 5% которых не проходят тестирование.

Мой последний дубль

Выбор между MTP и MPO – это не просто выбор разъема. Это решение о сетевой философии. Вы строите с наименьшими первоначальными затратами или с наименьшей совокупной стоимостью владения?

МПО является стандартом. Оно работает. Для многих приложений этого вполне достаточно. Но MTP — это инженерное решение. Это то, что вы используете, когда отказ невозможен, когда производительность имеет решающее значение и когда вам нужна гибкость для адаптации.

Для любого нового развертывания, ориентированного на 400G или выше, или для ядра любого серьезного центра обработки данных, я настоятельно рекомендую MTP. Небольшая надбавка, которую вы платите, дает вам душевное спокойствие, запас производительности и эксплуатационную гибкость. В мире высокоскоростных-данных это почти всегда выгодно.

Не верьте мне на слово. Стандарты ясны (IEC 61754-7, TIA-604-5). Данные испытаний ясны. Опыт крупных сетевых операторов очевиден. MTP — это расширенный и надежный выбор. MPO — это базовый и экономичный выбор. Почувствуйте разницу. Выбирайте исходя из того, что действительно нужно вашей сети.
