Императив масштабирования: от плато 100G до границ 800G

Традиционные архитектуры с опорными-листами, часто построенные с использованием дуплексных разъемов LC или SC, сталкиваются с переломным моментом на скорости 400G и выше. Огромное количество волокон, необходимых для параллельной оптики, может перегрузить прокладку кабелей и пространство в стойке. Стратегический ответ заключается в массовом переходе к структурированным оптоволоконным патч-панелям высокой плотности-и кабельным экосистемам на основе MPO/MTP-.

Например, модуль 400G-SR8 использует 16-разъем MPO-16 (8 волокон для передачи, 8 для приема). Развертывание тысяч таких каналов с дуплексными разъемами нецелесообразно. Современные оптоволоконные патч-панели высокой плотности, такие как устройства высотой 2U или 4U, поддерживающие 96, 144 или даже большее количество портов, разработаны для управления такой плотностью. Это не пассивные корпуса, а активные компоненты стратегии прокладки кабелей, разработанные с учетом определенного контроля радиуса изгиба, четких путей маркировки и надежной защиты от натяжения.

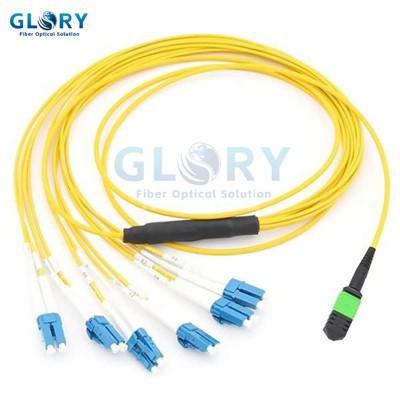

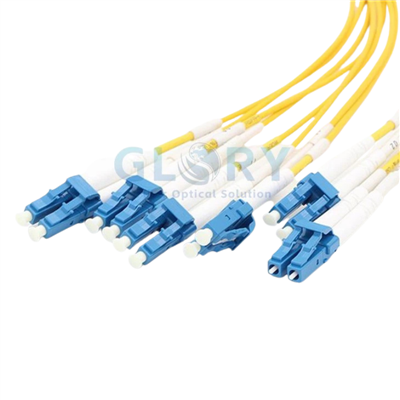

Настоящие инновации заключаются в точках перехода. Магистральные кабели MTP/MPO-предварительно-жгуты с разъемами MPO на обоих концах-создают чистые модульные магистральные соединения между панелями. Отводные кабели MTP — LC обеспечивают важный разветвительный-разъем для подключения к отдельным портам коммутатора или серверам. Этот модульный подход, проверенный при развертывании крупными поставщиками облачных услуг, сокращает время установки до 70 % по сравнению с традиционными полевым оконечными устройствами и сводит к минимуму риск-ухудшения производительности изгибов или плохих соединений.

Испытание, проведенное Ethernet Alliance в 2024 году, показало, что система коммутации MPO с предварительной -разъемной развязкой-12–6xLC для приложений 400G-SR4.2 обеспечивает постоянные вносимые потери ниже 0,35 дБ на сопряженную пару, что соответствует спецификациям IEEE 802.3bs и превосходит их. Выбор между волоконно-оптической патч-панелью, настроенной на сверх-высокую плотность, и панелью с более простой реконфигурацией является ключевым эксплуатационным компромиссом-; более высокая плотность часто достигается за счет небольшого увеличения времени повторного исправления.

Производительность активной оптики в конечном итоге зависит от качества и характеристик пассивной оптоволоконной линии. Для внутренних-волоконных кабелей внутри центров обработки данных переход на 400G/800G закрепил за собой широкополосное многомодовое волокно OM5 (WBMMF) и одномодовое волокно OS2-SMF в качестве доминирующих сред. Волокно OM5 с расширенной полосой пропускания на длинах волн 850-950 нм поддерживает 400G-SR4.2 на расстоянии более 100 м и, по прогнозам, будет поддерживать 800G-SR8 на расстоянии более 70 м, обеспечивая экономичное-эффективное решение для соединений с более короткой-дальностью-от верха стойки (ToR) к оконечным устройствам.

Однако для любого канала длиной более 100-150 м или для будущей-защиты от 1,6Т и когерентных технологий одномодовое волокно OS2 является однозначным, хотя и немного более дорогим, выбором.

Практически неограниченная полоса пропускания и низкое затухание делают его единственной жизнеспособной средой для межсетевых соединений-между-магистралями и внутри-кампусных соединений. Сама конструкция кабеля имеет решающее значение. Внутренний кабель с низким-низким трением и гладкой,-недымной-галогенной оболочкой (LSZH) необходим для прокладки-больших объемов и больших-изгибов в перегруженных верхних лотках. Для центров обработки данных с внешними подключениями или обширных кампусов выбор наружного оптоволоконного кабеля одинаково важен.

Армированный оптоволоконный кабель для наружной установки обеспечивает критическую устойчивость к грызунам и раздавливанию при прямом захоронении, а наружный кабель ADSS (полностью-диэлектрический самонесущий-несущий) предназначен для развертывания в воздухе без отдельного соединительного провода. Характеристики затухания для этих волокон-длинной связи имеют первостепенное значение; Кабели OS2 премиум-класса теперь обычно достигают 0,16 дБ/км на длине волны 1550 нм, что напрямую приводит к увеличению диапазона усилителей и снижению стоимости системы.

Поскольку центры обработки данных развиваются в сторону более распределенных архитектур с поддержкой периферии, оптоволоконная магистраль также должна поддерживать пассивную оптическую локальную сеть (POL) и инфраструктуру мониторинга внутри объекта. Здесь сплиттеры ПЛК играют жизненно важную роль.

В отличие от более ранней технологии плавленого биконического конуса (FBT), сплиттеры PLC (Planar Lightwave Circuit), такие как компактные сплиттеры PLC 1x8 или модули сплиттера PLC 1x2, обеспечивают превосходную стабильность производительности, более низкие потери,-зависимые от поляризации (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.

The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 дБ было достаточно для систем 10G, 400G и 800G, особенно тех, которые используют модуляцию PAM4, часто требуют разъемов SC APC или LC APC.

The angled physical contact (APC) polish provides a RL of >60 дБ, что минимизирует отраженный шум, который может серьезно ухудшить сложную глазковую диаграмму PAM4. Метод установки также является инновационным: быстрые разъемы (также известные как разъемы,-устанавливаемые в полевых условиях), позволяющие выполнять заделку на-площадке-без инструментов-с показателями вносимых потерь, которые теперь конкурируют с заводскими-полированными разъемами (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
